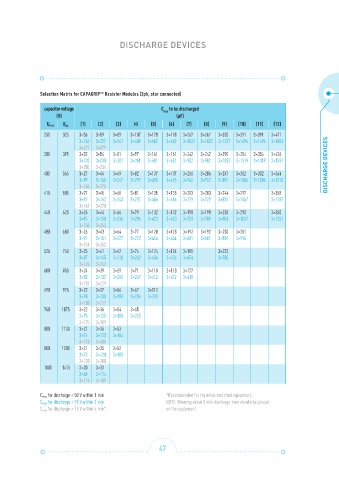

Page 47 - ELECTRONICON_Katalog_PFC-60Hz

DISCHARGE DEVICES

Selection Matrix for CAPAGRIP™ Resistor Modules (3ph, star connected)

capacitor voltage C to be discharged
max
(V) (µF)
U (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12)
U max AC
230 325 3×36 3×59 3×89 3×107 3×178 3×178 3×267 3×267 3×320 3×391 3×391 3×471
3×136 3×227 3×341 3×409 3×682 3×682 3×1022 3×1022 3×1227 3×1496 3×1496 3×1804
3×227 3×379
280 395 3×32 3×54 3×81 3×97 3×161 3×161 3×242 3×242 3×290 3×354 3×354 3×426
3×120 3×200 3×301 3×361 3×601 3×601 3×902 3×902 3×1082 3×1319 3×1319 3×1591
3×200 3×334 DISCHARGE DEVICES
400 565 3×27 3×46 3×69 3×82 3×137 3×137 3×206 3×206 3×247 3×302 3×302 3×364
3×99 3×165 3×247 3×297 3×495 3×495 3×742 3×742 3×891 3×1086 3×1086 3×1310
3×165 3×275
415 585 3×27 3×45 3×68 3×81 3×135 3×135 3×203 3×203 3×244 3×297 3×358
3×97 3×162 3×243 3×292 3×486 3×486 3×729 3×729 3×875 3×1067 3×1287
3×162 3×270
440 620 3×26 3×44 3×66 3×79 3×132 3×132 3×198 3×198 3×238 3×290 3×350
3×95 3×158 3×236 3×284 3×473 3×473 3×709 3×709 3×851 3×1037 3×1251
3×158 3×263
480 680 3×26 3×43 3×64 3×77 3×128 3×128 3×192 3×192 3×230 3×281
3×91 3×151 3×227 3×272 3×454 3×454 3×681 3×681 3×817 3×996
3×151 3×252
525 740 3×25 3×41 3×62 3×74 3×124 3×124 3×185 3×222
3×87 3×145 3×218 3×262 3×436 3×436 3×654 3×785
3×145 3×242
600 850 3×24 3×39 3×59 3×71 3×118 3×118 3×177
3×82 3×137 3×206 3×247 3×412 3×412 3×618
3×137 3×229
690 975 3×22 3×37 3×56 3×67 3×112
3×78 3×130 3×195 3×234 3×390
3×130 3×217
760 1075 3×22 3×36 3×54 3×65
3×75 3×125 3×188 3×225
3×125 3×209
800 1130 3×21 3×36 3×53
3×74 3×123 3×184
3×123 3×205
850 1200 3×21 3×35 3×52
3×72 3×120 3×180
3×120 3×200
1000 1415 3×20 3×33
3×68 3×114
3×114 3×189

C max for discharge < 50 V within 1 min *Recommended for thyristor-switched equipment.
C max for discharge < 75 V within 3 min NOTE: Warning about 5 min discharge time should be placed
C max for discharge < 75 V within 5 min* on the equipment.
