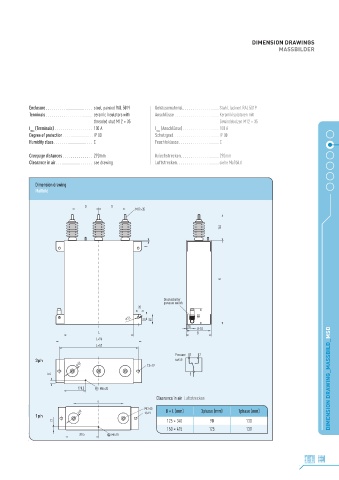

DIMENSION DRAWINGS
MASSBILDER

Enclosure . . . . . . . . . . . . . . . . . . . . . . . steel, painted RAL 5019 Gehäusematerial .................. Stahl, lackiert RAL 5019
Terminals . . . . . . . . . . . . . . . . . . . . . . . ceramic insulators with Anschlüsse ...................... Keramikisolatoren mit
threaded stud M12 × 35 Gewindebolzen M12 × 35
I (Terminals) . . . . . . . . . . . . . . . . . . . 100 A I (Anschlüsse) .................. 100 A
max
max
Degree of protection . . . . . . . . . . . . . . . IP 00 Schutzgrad. . . . . . . . . . . . . . . . . . . . . . . IP 00
Humidity class . . . . . . . . . . . . . . . . . . . C Feuchteklasse .................... C
Creepage distances . . . . . . . . . . . . . . . 290mm Kriechstrecken ................... 290mm
Clearance in air . . . . . . . . . . . . . . . . . . see drawing Luftstrecken ..................... siehe Maßbild

Dimension drawing
Maßbild

a a
M12×35

165

5

H

Druckschalter
pressure switch
20
13 20 60 100
35 B-10
L B
L+96
L+57

3ph
68 13×19

20 DIMENSION DRAWING_MASSBILD_MSD

128,5 M8×20
Clearance in air Luftstrecken
a
M12×35
68 13×19 B × L (mm) 3phase (mm) 1phase (mm)
1ph
20 125 × 340 90 130
150 × 415 125 130
207,5 M8×20

11
