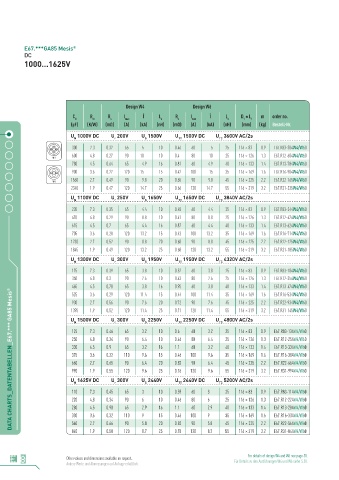

P. 8
E67.***GA85 Mesis
®
DC
1000...1625V
Design W4 Design W6
C N R th R s I max Î L e R s I max Î L e D × L 1 m order no.
1
(µF) (K/W) (m¬) (A) (kA) (nH) (m¬) (A) (kA) (nH) (mm) (kg) Bestell-Nr.
U 1000V DC U 200V U 1500V U 1500V DC U 3600V AC/2s
N
r
BB
BG
S
300 7.3 0.32 65 5 10 0.46 60 5 25 116 × 83 0.9 E67.R83-304W4/W60
600 4.8 0.27 90 10 10 0.4 80 10 25 116 × 126 1.3 E67.R12-604W4/W60
W 4
780 4.5 0.64 65 4.9 16 0.81 60 4.9 40 116 × 133 1.4 E67.R13-784W4/W60
900 3.6 0.27 120 15 15 0.42 100 15 35 116 × 169 1.6 E67.R16-904W4/W60
1560 2.7 0.49 90 9.8 20 0.65 90 9.8 45 116 × 225 2.2 E67.R22-165W4/W60
W 6
2340 1.9 0.47 120 14.7 25 0.66 120 14.7 55 116 × 319 3.2 E67.R31-235W4/W60
U 1100V DC U 250V U 1650V U 1650V DC U 3840V AC/2s
N
BB
r
BG
S
235 7.3 0.35 65 4.4 10 0.48 60 4.4 25 116 × 83 0.9 E67.R83-244W4/W60
470 4.8 0.29 90 8.8 10 0.41 80 8.8 25 116 × 126 1.3 E67.R12-474W4/W60
615 4.5 0.7 65 4.4 16 0.87 60 4.4 40 116 × 133 1.4 E67.R13-624W4/W60
705 3.6 0.28 120 13.2 15 0.43 100 13.2 35 116 × 169 1.6 E67.R16-714W4/W60
1230 2.7 0.52 90 8.8 20 0.68 90 8.8 45 116 × 225 2.2 E67.R22-125W4/W60
1845 1.9 0.49 120 13.2 25 0.68 120 13.2 55 116 × 319 3.2 E67.R31-185W4/W60
U 1300V DC U 300V U 1950V U 1950V DC U 4320V AC/2s
BB
N
BG
S
r
175 7.3 0.39 65 3.8 10 0.52 60 3.8 25 116 × 83 0.9 E67.R83-184W4/W60
350 4.8 0.3 90 7.6 10 0.43 80 7.6 25 116 × 126 1.3 E67.R12-354W4/W60
465 4.5 0.78 65 3.8 16 0.95 60 3.8 40 116 × 133 1.4 E67.R13-474W4/W60
DATA CHARTS_DATENTABELLEN_E67.*** GA85 Mesis ®
525 3.6 0.29 120 11.4 15 0.44 100 11.4 35 116 × 169 1.6 E67.R16-534W4/W60
930 2.7 0.56 90 7.6 20 0.72 90 7.6 45 116 × 225 2.2 E67.R22-934W4/W60
1395 1.9 0.52 120 11.4 25 0.71 120 11.4 55 116 × 319 3.2 E67.R31-145W4/W60
U 1500V DC U 300V U 2250V U 2250V DC U 4800V AC/2s
S
r
BG
N
BB
125 7.3 0.46 65 3.2 10 0.6 60 3.2 25 116 × 83 0.9 E67.R83-134W4/W60
250 4.8 0.34 90 6.4 10 0.46 80 6.4 25 116 × 126 1.3 E67.R12-254W4/W60
330 4.5 0.9 65 3.2 16 1.1 60 3.2 40 116 × 133 1.4 E67.R13-334W4/W60
375 3.6 0.32 110 9.6 15 0.46 100 9.6 35 116 × 169 1.6 E67.R16-384W4/W60
660 2.7 0.65 90 6.4 20 0.82 90 6.4 45 116 × 225 2.2 E67.R22-664W4/W60
990 1.9 0.55 120 9.6 25 0.76 120 9.6 55 116 × 319 3.2 E67.R31-994W4/W60
U 1625V DC U 300V U 2440V U 2440V DC U 5200V AC/2s
r
BB
N
BG
S
110 7.3 0.45 65 3 10 0.59 60 3 25 116 × 83 0.9 E67.R83-114W4/W60
220 4.8 0.34 90 6 10 0.46 80 6 25 116 × 126 1.3 E67.R12-224W4/W60
280 4.5 0.98 65 2.9 16 1.1 60 2.9 40 116 × 133 1.4 E67.R13-284W4/W60
330 3.6 0.32 110 9 15 0.46 100 9 35 116 × 169 1.6 E67.R16-334W4/W60
560 2.7 0.66 90 5.8 20 0.82 90 5.8 45 116 × 225 2.2 E67.R22-564W4/W60
840 1.9 0.58 120 8.7 25 0.78 120 8.7 55 116 × 319 3.2 E67.R31-844W4/W60
For details of design W4 and W6 see page 38.
8 Other values and dimensions available on request. Für Details zu den Ausführungen W4 und W6 siehe S.38.
Andere Werte und Abmessungen auf Anfrage erhältlich.
