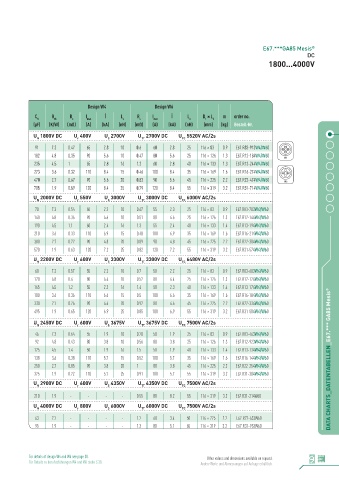

Page 9 - ELECTRONICON_DC-Kondensatoren
P. 9
E67.***GA85 Mesis
®
DC
1800...4000V
Design W4 Design W6
C N R th R s I max Î L e R s I max Î L e D × L 1 m order no.
1
(µF) (K/W) (m¬) (A) (kA) (nH) (m¬) (A) (kA) (nH) (mm) (kg) Bestell-Nr.
U 1800V DC U 400V U 2700V U 2700V DC U 5520V AC/2s
BG
BB
r
S
N
91 7.3 0.47 65 2.8 10 0.6 60 2.8 25 116 × 83 0.9 E67.R83-913W4/W60
182 4.8 0.35 90 5.6 10 0.47 80 5.6 25 116 × 126 1.3 E67.R12-184W4/W60 W 4
235 4.5 1 65 2.8 16 1.2 60 2.8 40 116 × 133 1.3 E67.R13-244W4/W60
273 3.6 0.32 110 8.4 15 0.46 100 8.4 35 116 × 169 1.6 E67.R16-274W4/W60
470 2.7 0.67 90 5.6 20 0.83 90 5.6 45 116 × 225 2.2 E67.R22-474W4/W60 W 6
705 1.9 0.59 120 8.4 25 0.79 120 8.4 55 116 × 319 3.2 E67.R31-714W4/W60
U 2000V DC U 550V U 3000V U 3000V DC U 6000V AC/2s
r
BB
S
N
BG
70 7.3 0.54 60 2.3 10 0.67 55 2.3 25 116 × 83 0.9 E67.R83-703W4/W60
140 4.8 0.36 90 4.6 10 0.51 80 4.6 25 116 × 126 1.3 E67.R12-144W4/W60
190 4.5 1.1 60 2.4 16 1.3 55 2.4 40 116 × 133 1.4 E67.R13-194W4/W60
210 3.6 0.33 110 6.9 15 0.48 100 6.9 35 116 × 169 1.6 E67.R16-214W4/W60
380 2.7 0.72 90 4.8 20 0.89 90 4.8 45 116 × 225 2.2 E67.R22-384W4/W60
570 1.9 0.63 120 7.2 25 0.82 120 7.2 55 116 × 319 3.2 E67.R31-574W4/W60
U 2200V DC U 600V U 3300V U 3300V DC U 6480V AC/2s
N
r
S
BG
BB
60 7.3 0.57 55 2.2 10 0.7 50 2.2 25 116 × 83 0.9 E67.R83-603W4/W60
120 4.8 0.4 80 4.4 10 0.52 80 4.4 25 116 × 126 1.3 E67.R12-124W4/W60
165 4.5 1.2 55 2.3 16 1.4 50 2.3 40 116 × 133 1.4 E67.R13-174W4/W60
180 3.6 0.36 110 6.6 15 0.5 100 6.6 35 116 × 169 1.6 E67.R16-184W4/W60
330 2.7 0.76 90 4.6 20 0.92 80 4.6 45 116 × 225 2.2 E67.R22-334W4/W60
495 1.9 0.65 120 6.9 25 0.85 100 6.9 55 116 × 319 3.2 E67.R31-504W4/W60
U 2450V DC U 600V U 3675V U 3675V DC U 7500V AC/2s
r
N
BB
BG
S
46 7.3 0.64 55 1.9 10 0.78 50 1.9 25 116 × 83 0.9 E67.R83-463W4/W60
92 4.8 0.43 80 3.8 10 0.56 80 3.8 25 116 × 126 1.3 E67.R12-923W4/W60
125 4.5 1.4 50 1.9 16 1.5 50 1.9 40 116 × 133 1.4 E67.R13-134W4/W60
138 3.6 0.38 110 5.7 15 0.52 100 5.7 35 116 × 169 1.6 E67.R16-144W4/W60 DATA CHARTS_DATENTABELLEN_E67.*** GA85 Mesis ®
250 2.7 0.85 90 3.8 20 1 80 3.8 45 116 × 225 2.2 E67.R22-254W4/W60
375 1.9 0.72 110 5.7 25 0.91 100 5.7 55 116 × 319 3.2 E67.R31-384W4/W60
U 2900V DC U 600V U 4350V U 4350V DC U 7500V AC/2s
BB
BG
N
S
r
210 1.9 - - - - 0.55 80 8.2 55 116 × 319 3.2 E67.R31-214W60
U 4000V DC U 800V U 6000V U 6000V DC U 7500V AC/2s
r
BG
S
BB
N
63 2.7 - - - - 1.7 60 3.4 40 116 × 225 2.2 E67.R22-633W60
95 1.9 - - - - 1.3 80 5.1 55 116 × 319 3.2 E67.R31-953W60
For details of design W4 and W6 see page 38. Other values and dimensions available on request.
Für Details zu den Ausführungen W4 und W6 siehe S.38. Andere Werte und Abmessungen auf Anfrage erhältlich. 9
