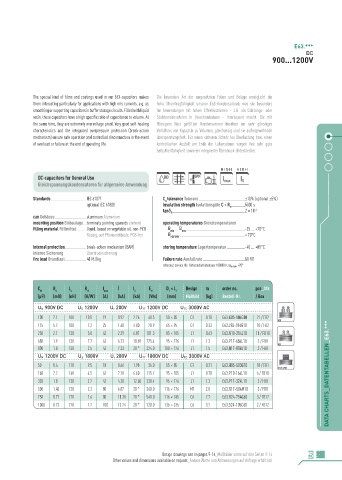

Page 5 - ELECTRONICON_Katalog-E63-Kondensatoren

E63.***
DC
900...1200V

The special kind of films and coatings used in our E63-capacitors makes Die besondere Art der eingesetzten Folien und Beläge ermöglicht die
them interesting particularly for applications with high rms currents, e.g. as hohe Stromtragfähigkeit unserer E63-Kondensatoren, was sie besonders
smoothing or supporting capacitors in buffer storage circuits. Filled with liquid für Anwendungen mit hohen Effektivströmen – z.B. als Glättungs- oder
resin, these capacitors have a high specific ratio of capacitance to volume. At Stützkondensatoren in Zwischenkreisen - interessant macht. Die mit
the same time, they are extremely overvoltage proof. Very good self-healing flüssigem Harz gefüllten Kondensatoren besitzen ein sehr günstiges
characteristics and the integrated overpressure protection (break-action Verhältnis von Kapazität zu Volumen, gleichzeitig sind sie außergewöhnlich
mechanism) ensure safe operation and controlled disconnection in the event überspannungsfest. Für einen sicheren Schutz bei Überlastung bzw. einen
of overload or failure at the end of operating life. kontrollierten Ausfall am Ende der Lebensdauer sorgen ihre sehr gute
Selbstheilfähigkeit sowie ein integrierter Überdruck-Unterbrecher.

HIGH HIGH
DC-capacitors for General Use
Gleichspannungskondensatoren für allgemeine Anwendung

Standards ...................................IEC 61071 C tolerance Toleranz ..............................................±10% (optional ±5%)
N
optional IEC 61881 insulation strength Isolationsgüte C × R is .............5000 s
tanδ 0 ........................................................................2 × × 10 -4
can Gehäuse ...............................aluminium Aluminium
mounting position Einbaulage ...terminals pointing upwards stehend operating temperatures Grenztemperaturen
filling material Füllmittel ..........liquid, based on vegetable oil, non-PCB Θ ... Θ ...........................................................-25 ... +70°C
max
min
flüssig, auf Pflanzenölbasis, PCB-frei Θ HOTSPOT .................................................................< 70°C
Internal protection .....................break-action mechanism (BAM) storing temperature Lagertemperatur ..................-40 ... +85°C
Interne Sicherung Überdrucksicherung
fire load Brandlast .....................40 MJ/kg Failure rate Ausfallrate ..........................................50 FIT
reference service life_Referenzbetriebsdauer 100000 h, Θ HOTSPOT <70°

C R L R I Î I E D × L Design m order no. pcs_Stk
N S e th max S N 1 1
(μF) (mΩ) (nH) (K/W) (A) (kA) (kA) (Ws) (mm) Maßbild (kg) Bestell-Nr. / Box
U N 900V DC U S 1200V U r 200V U TT 1200V DC U TC 3000V AC

100 7.1 100 10.5 19 0.92 2.76 40.5 50 × 85 G1 0.18 E63.G85-104G10 21 / FB2
175 5.7 100 7.2 25 1.60 4.80 70.9 65 × 95 G1 0.33 E63.L95-184G10 10 / FB2
250 2.1 130 5.0 43 2.29 6.87 101.3 85 × 105 L1 0.63 E63.N10-254L10 10 / FB10
680 1.9 130 2.7 43 6.23 18.69 275.4 95 × 176 L1 1.3 E63.P17-684L10 3 / FB8
800 1.8 130 2.5 43 7.33 20 * 324.0 100 × 176 L1 1.5 E63.Q17-804L10 3 / FB8
U N 1200V DC U S 1800V U r 280V U TT 1800V DC U TC 3000V AC

50 8.4 110 9.5 18 0.66 1.98 36.0 55 × 85 G1 0.21 E63.H85-503G10 18 / FB1
160 2.2 140 4.5 43 2.20 6.60 115.2 95 × 105 L1 0.78 E63.P10-164L10 6 / FB10 DATA CHARTS_DATENTABELLEN_E63.***
320 1.8 130 2.7 43 4.20 12.60 230.4 95 × 176 L1 1.3 E63.P17-324L10 3 / FB8
500 1.40 130 2.2 80 6.87 20 * 360.0 116 × 176 M1 2.0 E63.R17-504M10 3 / FB8
750 0.77 170 1.6 80 10.30 20 * 540.0 116 × 245 C6 2.7 E63.R24-754C60 3 / FB12
1000 0.73 170 1.7 100 13.74 20 * 720.0 136 × 245 C6 3.7 E63.S24-105C60 2 / FB12

Design drawings see on pages 9-14_Maßbilder siehe auf den Seiten 9-14 5
Other values and dimensions available on request_Andere Werte und Abmessungen auf Anfrage erhältlich
