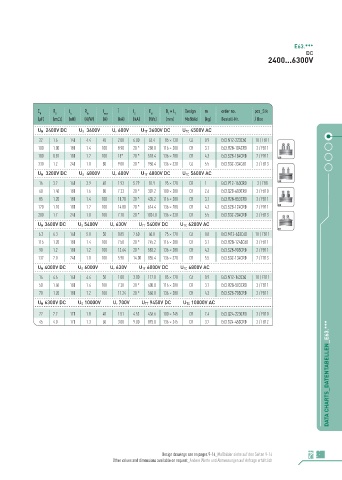

Page 7 - ELECTRONICON_Katalog-E63-Kondensatoren
P. 7
E63.***
DC
2400...6300V
C R L R I Î I E D × L Design m order no. pcs_Stk
N S e th max S N 1 1
(μF) (mΩ) (nH) (K/W) (A) (kA) (kA) (Ws) (mm) Maßbild (kg) Bestell-Nr. / Box
U N 2400V DC U S 3600V U r 600V U TT 3600V DC U TC 4500V AC
22 1.6 140 4.4 40 2.00 6.00 63.4 85 × 120 C6 0.9 E63.N12-223C60 10 / FB11
100 1.00 180 1.4 100 8.90 20 * 288.0 116 × 280 CR 3.1 E63.R28-104CR0 3 / FB11
180 0.81 180 1.2 100 15* 20 * 518.4 136 × 280 CR 4.3 E63.S28-184CR0 2 / FB11
330 1.2 240 1.0 80 9.00 20 * 950.4 136 × 320 C6 5.5 E63.S32-334C60 2 / FB13
U N 3200V DC U S 4800V U r 600V U TT 4800V DC U TC 5600V AC
16 3.2 140 3.9 40 1.93 5.79 81.9 95 × 120 CR 1 E63.P12-163CR0 3 / FB8
60 1.40 180 1.6 80 7.23 20 * 307.2 100 × 280 CR 2.6 E63.Q28-603CR0 3 / FB10
85 1.20 180 1.4 100 10.70 20 * 435.2 116 × 280 CR 3.1 E63.R28-853CR0 3 / FB11
120 1.10 180 1.2 100 14.80 20 * 614.4 136 × 280 CR 4.3 E63.S28-124CR0 2 / FB11
200 1.7 240 1.0 100 7.10 20 * 1024.0 136 × 320 CR 5.5 E63.S32-204CR0 2 / FB13
U N 3600V DC U S 5400V U r 630V U TT 5400V DC U TC 6200V AC
6.3 6.3 140 5.0 30 0.85 2.60 40.8 75 × 120 C6 0.8 E63.M12-632C60 10 / FB11
115 1.20 180 1.4 100 7.50 20 * 745.2 116 × 280 CR 3.1 E63.R28-1243C60 3 / FB11
90 1.2 180 1.2 100 12.64 20 * 583.2 136 × 280 CR 4.3 E63.S28-903CR0 2 / FB11
132 2.0 240 1.0 100 5.90 14.00 855.4 136 × 320 CR 5.5 E63.S32-134CR0 2 / FB13
U N 4000V DC U S 6000V U r 630V U TT 6000V DC U TC 6800V AC
14 4.6 140 4.4 30 1.00 3.00 112.0 85 × 120 C6 0.9 E63.N12-143C60 10 / FB11
50 1.40 180 1.4 100 7.20 20 * 400.0 116 × 280 CR 3.1 E63.R28-503CR0 3 / FB11
70 1.20 180 1.2 100 11.24 20 * 560.0 136 × 280 CR 4.3 E63.S28-703CR0 2 / FB11
U N 6300V DC U S 10000V U r 700V U TT 9450V DC U TC 10000V AC
22 7.2 170 1.8 40 1.51 4.53 436.6 100 × 245 CR 2.4 E63.Q24-223CR0 3 / FB10
45 4.0 170 1.3 60 3.00 9.00 893.0 136 × 245 CR 3.7 E63.S24-453CR0 2 / FB12 DATA CHARTS_DATENTABELLEN_E63.***
Design drawings see on pages 9-14_Maßbilder siehe auf den Seiten 9-14 7
Other values and dimensions available on request_Andere Werte und Abmessungen auf Anfrage erhältlich
