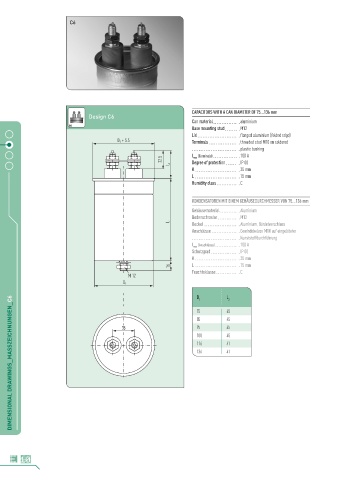

Page 10 - ELECTRONICON_Katalog-E63-Kondensatoren

C6

CAPACITORS WITH A CAN DIAMETER OF 75...136 mm
Design C6
Can material aluminium
Base mounting stud M12
Lid flanged aluminium (folded edge)
D 1 + 5.5 Terminals threaded stud M10 on soldered
plastic bushing
I (Terminals) 100 A
max
22.5 Degree of protection IP 00
L 2
K 25 mm
L 15 mm
Humidity class C

KONDENSATOREN MIT EINEM GEHÄUSEDURCHMESSER VON 75...136 mm
Gehäusematerial Aluminium
Bodenschraube M12
L 1 Deckel Aluminium, Bördelverschluss
Anschlüsse Gewindebolzen M10 auf eingelöteter
Kunststoffdurchführung
I (Anschlüsse) 100 A
max
Schutzgrad IP 00
K 25 mm
16 L 15 mm
Feuchteklasse C
M 12
D 1
D 1 L 2
DIMENSIONAL DRAWINGS_MASSZEICHNUNGEN_C6
75 45
85 45
35 95 45
100 45
116 41
136 41

10
