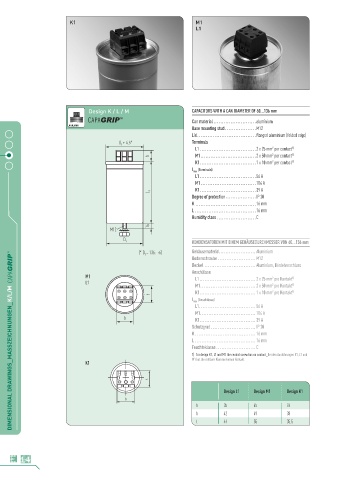

Page 14 - ELECTRONICON_Katalog-E63-Kondensatoren

K1 M1
L1

Design K / L / M CAPACITORS WITH A CAN DIAMETER OF 60...136 mm

Can material aluminium
Base mounting stud M12
Lid flanged aluminium (folded edge)
D + 4.5* Terminals
1
L1 2 x 25 mm per contact 1)
2
M1 2 x 50 mm per contact 1)
2
h
K1 1 x 10 mm per contact
2
1)
I (Terminals)
max
L1 56 A
M1 104 A
K1 39 A
L 1
Degree of protection IP 20
K 16 mm
L 16 mm
Humidity class C
16
M12
D 1 KONDENSATOREN MIT EINEM GEHÄUSEDURCHMESSER VON 60...136 mm
(* D = 136: +6) Gehäusematerial Aluminium
1
Bodenschraube M12
Deckel Aluminium, Bördelverschluss
Anschlüsse
M1 L1 2 x 25 mm pro Kontakt 1)
2
L1 M1 2 x 50 mm pro Kontakt 1)
2
DIMENSIONAL DRAWINGS_MASSZEICHNUNGEN_K/L/M
K1 1 x 10 mm pro Kontakt
2
1)
t
I max (Anschlüsse)
L1 56 A
M1 104 A
b K1 39 A
Schutzgrad IP 20
K 16 mm
L 16 mm
Feuchteklasse C
1) For design K1, L1 and M1 the central screw has no contact_Bei den Ausführungen K1, L1 und
M1 hat die mittlere Klemme keinen Kontakt
K1

t
Design L1 Design M1 Design K1
b
h 35 45 26
b 42 49 38
t 44 55 35.5
