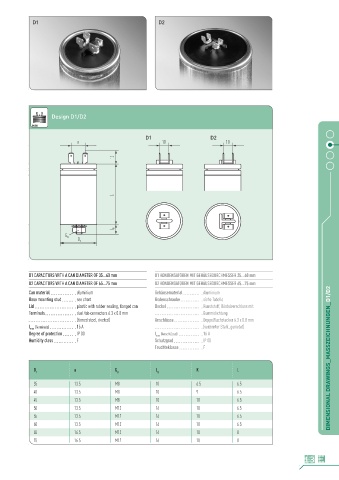

Page 13 - ELECTRONICON_Katalog-E63-Kondensatoren

D1 D2

Design D1/D2

D1 D2
a 10 10

12

L 1

L B
G B
D 1

D1 CAPACITORS WITH A CAN DIAMETER OF 35...60 mm D1 KONDENSATOREN MIT GEHÄUSEDURCHMESSER 35...60 mm
D2 CAPACITORS WITH A CAN DIAMETER OF 65...75 mm D2 KONDENSATOREN MIT GEHÄUSEDURCHMESSER 65...75 mm
Can material aluminium Gehäusematerial Aluminium
Base mounting stud see chart Bodenschraube siehe Tabelle
Lid plastic with rubber sealing, flanged can Deckel Kunststoff, Bördelverschluss mit
Terminals dual tab connectors 6.3 x 0.8 mm Gummidichtung
(tinned steel, riveted) Anschlüsse Doppelflachstecker 6.3 x 0.8 mm
I (Terminals) 16 A (verzinnter Stahl, genietet)
max
Degree of protection IP 00 I (Anschlüsse) 16 A
max
Humidity class F Schutzgrad IP 00
Feuchteklasse F

D 1 a G B L B K L DIMENSIONAL DRAWINGS_MASSZEICHNUNGEN_D1/D2

35 13.5 M8 10 6.5 6.5
40 13.5 M8 10 9 6.5
45 13.5 M8 10 10 6.5
50 13.5 M12 16 10 6.5
55 13.5 M12 16 10 6.5
60 13.5 M12 16 10 6.5
65 16.5 M12 16 10 8
75 16.5 M12 16 10 8

13
