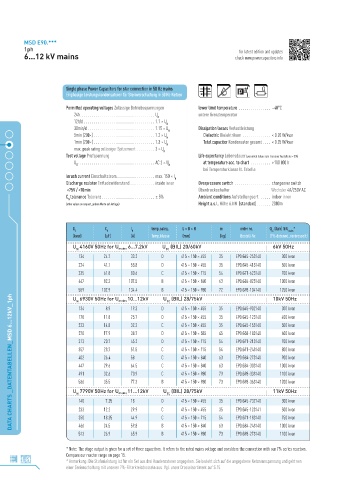

Page 10 - 200.003-020040 MSD-ges
P. 10
MSD E90.***
1ph for latest edition and updates
6...12 kV mains check www.powercapacitors.info
Single phase Power Capacitors for star connection in 50 Hz mains
Einphasige Leistungskondensatoren für Sternverschaltung in 50 Hz-Netzen
Permitted operating voltages Zulässige Betriebsspannungen lower limit temperature ................ –40°C
24h ..................................... U N untere Grenztemperatur
12h/d ................................... 1.1 × U N
30min/d ................................. 1.15 × U N Dissipation losses Verlustleistung
5min (200×) .............................. 1.2 × U N Dielectric Dielektrikum .............. < 0.20 W/kvar
1min (200×) .............................. 1.3 × U N Total capacitor Kondensator gesamt .... < 0.25 W/kvar
max. peak rating zulässiger Spitzenwert ......... 3 × U N
Test voltage Prüfspannung Life expectancy Lebensdauer (permitted failure rate_bei einer Ausfallrate < 3%)
U ..................................... AC 2 × U N at temperature acc. to chart .......... >100 000 h
BB
bei Temperaturklasse lt. Tabelle
Inrush current Einschaltstrom. . . . . . . . . . . . . . . . . . . max. 150 × I N
Discharge resistor Entladewiderstand ............ inside innen Overpressure switch .................. changeover switch
<75V / <10min Überdruckschalter Wechsler 4A/250V AC
C tolerance Toleranz .......................... ± 5% Ambient conditions Aufstellungsort ..... indoor innen
N
(other values on request_andere Werte auf Anfrage) Height a.s.l. Höhe ü.NN (standard) ....... 2000m
Q C C N I N temp.categ. L × B × H m order no. Q (3ph) @ U mains *
LC
(kvar) (µF) (A) Temp.klasse (mm) (kg) Bestell-Nr. (7% detuned_verdrosselt)
U 4160V 50Hz for U mains 6…7.2kV U (BIL) 20/60kV 6kV 50Hz
BG
N
134 24.7 33.2 D 415 × 150 × 455 35 E90.G45-253140 300 kvar
224 41.1 53.8 D 415 × 150 × 455 35 E90.G45-413140 500 kvar
335 61.8 80.6 C 415 × 150 × 715 54 E90.G71-623140 700 kvar
447 82.2 107.5 B 415 × 150 × 840 63 E90.G84-823140 1000 kvar
559 102.9 134.4 B 415 × 150 × 980 72 E90.G98-104140 1250 kvar
DATA CHARTS _DATENTABELLEN_MSD 6...12kV_1ph
10...12kV U (BIL) 28/75kV 10kV 50Hz
U 6930V 50Hz for U mains BG
N
134 8.9 19.3 D 415 × 150 × 455 35 E90.G45-902140 300 kvar
178 11.8 25.7 D 415 × 150 × 455 35 E90.G45-123140 400 kvar
223 14.8 32.2 C 415 × 150 × 455 35 E90.G45-153140 500 kvar
270 17.9 38.7 D 415 × 150 × 585 45 E90.G58-183140 600 kvar
313 20.7 45.2 D 415 × 150 × 715 54 E90.G71-213140 700 kvar
357 23.7 51.5 C 415 × 150 × 715 54 E90.G71-243140 800 kvar
402 26.4 58 C 415 × 150 × 840 63 E90.G84-273140 900 kvar
447 29.6 64.5 C 415 × 150 × 840 63 E90.G84-303140 1000 kvar
491 32.6 70.9 C 415 × 150 × 980 73 E90.G98-333140 1100 kvar
536 35.5 77.3 B 415 × 150 × 980 73 E90.G98-363140 1200 kvar
11...12kV U (BIL) 28/75kV 11kV 50Hz
N
U 7790V 50Hz for U mains BG
140 7.35 18 D 415 × 150 × 455 35 E90.G45-732140 300 kvar
233 12.2 29.9 C 415 × 150 × 455 35 E90.G45-123141 500 kvar
350 18.35 44.9 C 415 × 150 × 715 54 E90.G71-183140 750 kvar
466 24.5 59.8 B 415 × 150 × 840 63 E90.G84-243140 1000 kvar
513 26.9 65.9 B 415 × 150 × 980 73 E90.G98-273140 1100 kvar
* Note: The stage output is given for a set of three capacitors. It refers to the rated mains voltage and considers the connection with our 7% series reactors.
Compare our reactor range on page 15.
10 * Anmerkung: Die Stufenleistung ist für ein Set aus drei Kondensatoren angegeben. Sie bezieht sich auf die angegebene Netznennspannung und geht von
einer Serienschaltung mit unseren 7%-Filterkreisdrosseln aus. Vgl. unser Drosselsortiment auf S.15.
