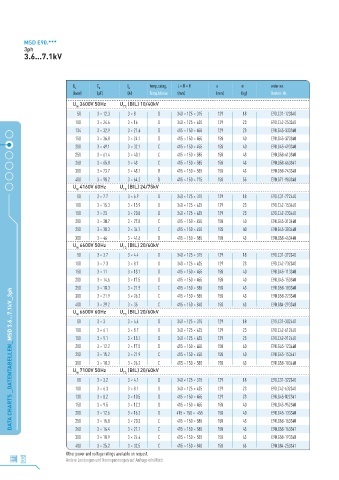

Page 8 - 200.003-020040 MSD-ges
P. 8
MSD E90.***
3ph
3.6...7.1kV
Q C I temp.categ. L × B × H a m order no.
C N N
(kvar) (µF) (A) Temp.klasse (mm) (mm) (kg) Bestell-Nr.
U 3600V 50Hz U (BIL) 10/40kV
BG
N
50 3 × 12.3 3 × 8 D 340 × 125 × 315 129 18 E90.C31-123340
100 3 × 24.6 3 × 16 D 340 × 125 × 425 129 23 E90.C42-253340
134 3 × 32.9 3 × 21.4 D 415 × 150 × 455 129 23 E90.G45-333340
150 3 × 36.8 3 × 24.1 D 415 × 150 × 455 158 40 E90.G45-373340
200 3 × 49.1 3 × 32.1 C 415 × 150 × 455 158 40 E90.G45-493340
250 3 × 61.4 3 × 40.1 C 415 × 150 × 585 158 43 E90.G58-613340
268 3 × 65.8 3 × 43 C 415 × 150 × 585 158 43 E90.G58-663341
300 3 × 73.7 3 × 48.1 B 415 × 150 × 585 158 43 E90.G58-743340
400 3 × 98.2 3 × 64.2 B 415 × 150 × 715 158 55 E90.G71-983340
U 4160V 60Hz U (BIL) 24/75kV
BG
N
50 3 × 7.7 3 × 6.9 D 340 × 125 × 315 129 18 E90.C31-772440
100 3 × 15.3 3 × 13.9 D 340 × 125 × 425 129 23 E90.C42-153440
150 3 × 23 3 × 20.8 D 340 × 125 × 425 129 23 E90.C42-233440
200 3 × 30.7 3 × 27.8 C 415 × 150 × 455 158 40 E90.G45-313440
250 3 × 38.3 3 × 34.7 C 415 × 150 × 455 158 40 E90.G45-383440
300 3 × 46 3 × 41.6 B 415 × 150 × 585 158 43 E90.G58-463440
U 6600V 50Hz U (BIL) 20/60kV
BG
N
50 3 × 3.7 3 × 4.4 D 340 × 125 × 315 129 18 E90.C31-372340
100 3 × 7.3 3 × 8.7 D 340 × 125 × 425 129 23 E90.C42-732340
150 3 × 11 3 × 13.1 D 415 × 150 × 455 158 40 E90.G45-113340
200 3 × 14.6 3 × 17.5 D 415 × 150 × 455 158 40 E90.G45-153340
250 3 × 18.3 3 × 21.9 C 415 × 150 × 585 158 43 E90.G58-183340
DATA CHARTS _DATENTABELLEN_MSD 3.6...7.1kV_3ph
300 3 × 21.9 3 × 26.2 C 415 × 150 × 585 158 43 E90.G58-223340
400 3 × 29.2 3 × 35 C 415 × 150 × 840 158 63 E90.G84-293340
U 6600V 60Hz U (BIL) 20/60kV
N
BG
50 3 × 3 3 × 4.4 D 340 × 125 × 315 129 18 E90.C31-302440
100 3 × 6.1 3 × 8.7 D 340 × 125 × 425 129 23 E90.C42-612440
150 3 × 9.1 3 × 13.1 D 340 × 125 × 425 129 23 E90.C42-912440
200 3 × 12.2 3 × 17.5 D 415 × 150 × 455 158 40 E90.G45-123440
250 3 × 15.2 3 × 21.9 C 415 × 150 × 455 158 40 E90.G45-153441
300 3 × 18.3 3 × 26.2 C 415 × 150 × 585 158 43 E90.G58-183440
U 7100V 50Hz U (BIL) 20/60kV
N
BG
50 3 × 3.2 3 × 4.1 D 340 × 125 × 315 129 18 E90.C31-322340
100 3 × 6.3 3 × 8.1 D 340 × 125 × 425 129 23 E90.C42-632340
130 3 × 8.2 3 × 10.5 D 415 × 150 × 455 129 23 E90.G45-822341
150 3 × 9.5 3 × 12.2 D 415 × 150 × 455 158 40 E90.G45-952340
200 3 × 12.6 3 × 16.3 D 415 × 150 × 455 158 40 E90.G45-133340
250 3 × 15.8 3 × 20.3 C 415 × 150 × 585 158 43 E90.G58-163340
260 3 × 16.4 3 × 21.1 C 415 × 150 × 585 158 43 E90.G58-163341
300 3 × 18.9 3 × 24.4 C 415 × 150 × 585 158 43 E90.G58-193340
400 3 × 25.2 3 × 32.5 C 415 × 150 × 840 158 63 E90.G84-253341
Other power and voltage ratings available on request.
8 Andere Leistungen und Nennspannungen auf Anfrage erhältlich.
