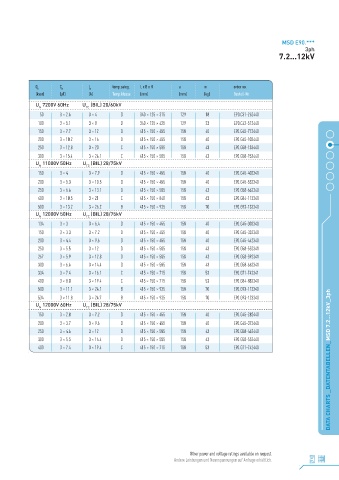

Page 9 - 200.003-020040 MSD-ges
P. 9
MSD E90.***
3ph
7.2...12kV
Q C C N I N temp.categ. L x B x H a m order no.
(kvar) (µF) (A) Temp.klasse (mm) (mm) (kg) Bestell-Nr.
U 7200V 60Hz U (BIL) 20/60kV
BG
N
50 3 × 2.6 3 × 4 D 340 × 125 × 315 129 18 E90.C31-262440
100 3 × 5.1 3 × 8 D 340 × 125 × 425 129 23 E90.C42-512440
150 3 × 7.7 3 × 12 D 415 × 150 × 455 158 40 E90.G45-772440
200 3 × 10.2 3 × 16 D 415 × 150 × 455 158 40 E90.G45-103440
250 3 × 12.8 3 × 20 C 415 × 150 × 585 158 43 E90.G58-133440
300 3 × 15.4 3 × 24.1 C 415 × 150 × 585 158 43 E90.G58-153440
U 11000V 50Hz U (BIL) 28/75kV
BG
N
150 3 × 4 3 × 7.9 D 415 × 150 × 455 158 40 E90.G45-402341
200 3 × 5.3 3 × 10.5 D 415 × 150 × 455 158 40 E90.G45-532340
250 3 × 6.6 3 × 13.1 D 415 × 150 × 585 158 43 E90.G58-662340
400 3 × 10.5 3 × 21 C 415 × 150 × 840 158 63 E90.G84-113340
500 3 × 13.2 3 × 26.2 B 415 × 150 × 935 158 70 E90.G93-133340
U 12000V 50Hz U (BIL) 28/75kV
BG
N
134 3 × 3 3 × 6.4 D 415 × 150 × 455 158 40 E90.G45-302340
150 3 × 3.3 3 × 7.2 D 415 × 150 × 455 158 40 E90.G45-332340
200 3 × 4.4 3 × 9.6 D 415 × 150 × 455 158 40 E90.G45-442340
250 3 × 5.5 3 × 12 D 415 × 150 × 585 158 43 E90.G58-552341
267 3 × 5.9 3 × 12.8 D 415 × 150 × 585 158 43 E90.G58-592341
300 3 × 6.6 3 × 14.4 D 415 × 150 × 585 158 43 E90.G58-662341
334 3 × 7.4 3 × 16.1 C 415 × 150 × 715 158 53 E90.G71-742341
400 3 × 8.8 3 × 19.4 C 415 × 150 × 715 158 53 E90.G84-882340
500 3 × 11.1 3 × 24.1 B 415 × 150 × 935 158 70 E90.G93-113340
534 3 × 11.8 3 × 24.7 B 415 × 150 × 935 158 70 E90.G93-123340
U 12000V 60Hz U (BIL) 28/75kV
BG
N
150 3 × 2.8 3 × 7.2 D 415 × 150 × 455 158 40 E90.G45-282440
200 3 × 3.7 3 × 9.6 D 415 × 150 × 455 158 40 E90.G45-372440
250 3 × 4.6 3 × 12 D 415 × 150 × 585 158 43 E90.G58-462440
300 3 × 5.5 3 × 14.4 D 415 × 150 × 585 158 43 E90.G58-552440
400 3 × 7.4 3 × 19.4 C 415 × 150 × 715 158 53 E90.G71-742440 DATA CHARTS _DATENTABELLEN_MSD 7.2...12kV_3ph
Other power and voltage ratings available on request.
Andere Leistungen und Nennspannungen auf Anfrage erhältlich. 9
