N5 ø100 N4

Design N5 Design N4
N5 N4

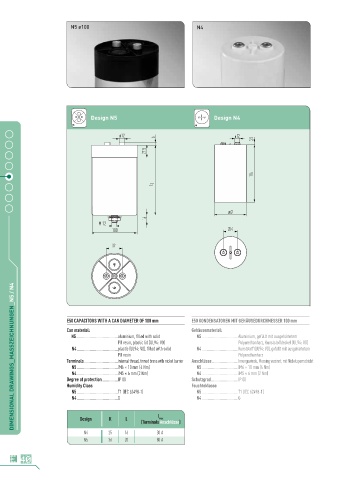

DIMENSIONAL DRAWINGS_MASSZEICHNUNGEN_N5 / N4

E50 CAPACITORS WITH A CAN DIAMETER OF 100 mm E50 KONDENSATOREN MIT GEHÄUSEDURCHMESSER 100 mm

Can material: Gehäusematerial:
N5.........................................aluminium, filled with solid N5................................... Aluminium, gefüllt mit ausgehärtetem
PU resin, plastic lid (UL94: V0) Polyurethanharz, Kunststoffdeckel (UL94: V0)
N4........................................plastic (UL94: V0), filled with solid N4................................... Kunststoff (UL94: V0), gefüllt mit ausgehärtetem
PU resin Polyurethanharz
Terminals.................................internal thread, tinned brass with nickel barrier Anschlüsse......................... Innengewinde, Messing verzinnt, mit Nickelsperrschicht
N5........................................iM6 × 10 mm (4 Nm) N5................................... iM6 × 10 mm (4 Nm)
N4........................................iM5 × 6 mm (2 Nm) N4................................... iM5 × 6 mm (2 Nm)
Degree of protection...............IP 00 Schutzgrad.......................... IP 00
Humidity Class Feuchteklasse
N5........................................T1 (IEC 62498-1) N5................................... T1 (IEC 62498-1)
N4........................................G N4................................... G

I
Design K L (Terminals Anschlüsse)
max
N4 25 16 30 A
N5 36 20 80 A

40
