P. 39
NT ø85/116 NT ø136
Design NT
NT ø85/116 NT ø136
NT ø85/116 NT ø136
12
L 2
D 1
D +3.5
1
®
E50 CAPACITORS WITH A CAN DIAMETER OF 85...136 mm E50 KONDENSATOREN MIT GEHÄUSEDURCHMESSER 85...136 mm
Can material ...........................aluminium, filled with solid PU resin Gehäusematerial ............... Aluminium, gefüllt mit ausgehärtetem
Polyurethanharz
Base mounting stud................M12 Bodenschraube .................. M12
Lid ............................................plastic (UL94: V0) Deckel ................................ Kunststoff (UL94: V0)
Terminals.................................internal thread iM6 × 10 mm (4 Nm), Anschlüsse......................... Innengewinde iM6 × 10 mm (4 Nm),

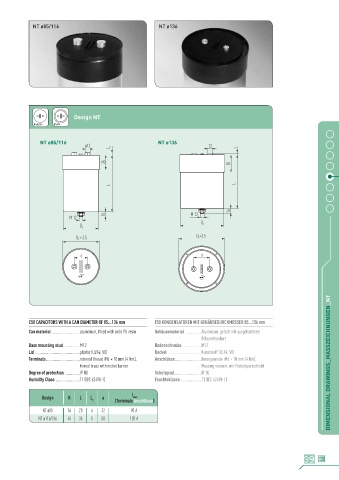

tinned brass with nickel barrier Messing verzinnt, mit Nickelsperrschicht DIMENSIONAL DRAWINGS_MASSZEICHNUNGEN_NT
Degree of protection ..............IP 00 Schutzgrad.......................... IP 00
Humidity Class .......................T1 (IEC 62498-1) Feuchteklasse.................... T1 (IEC 62498-1)
Design K L L a I max
2 (Terminals Anschlüsse)
NT ø85 36 20 6 32 90 A
NT ø116/136 45 35 5 50 120 A
39
