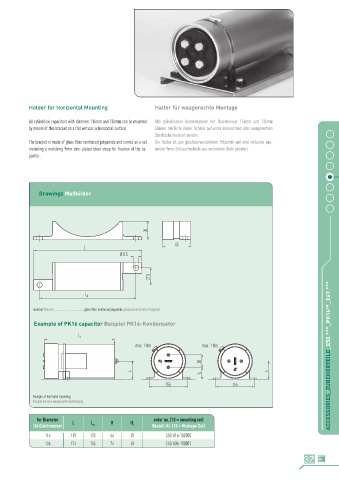

Holder for Horizontal Mounting Halter für waagerechte Montage

All cylindrical capacitors with diameter 116mm and 136mm can be mounted Alle zylindrischen Kondensatoren mit Durchmesser 116mm und 136mm
by means of this bracket on a flat vertical or horizontal surface. können mit Hilfe dieser Schelle auf einer senkrechten oder waagerechten
Oberfläche montiert werden.
The bracket is made of glass fibre reinforced polyamide and comes as a set Der Halter ist aus glasfaserverstärktem Polyamid und wird inklusive pas-
including a matching 9mm zinc-plated steel strap for fixation of the ca- sender 9mm-Schlauchschelle aus verzinktem Stahl geliefert.
pacitor.

Drawings Maßbilder

material Material .....................................glass fibre reinforced polyamide glasfaserverstärktes Polyamid

Example of PK16 capacitor Beispiel PK16-Kondensator ACCESSORIES_ZUBEHÖRTEILE_E50.***_PK16™_E67.***

Example of horizontal mounting.
Beispiel für eine waagerechte Befestigung.

for Diameter L L H H order no. (10 × mounting set)
für Durchmesser 0 1 Bestell-Nr. (10 × Montage-Set)

116 159 135 64 38 E50.H16-100000
136 174 155 74 48 E50.H36-100001
