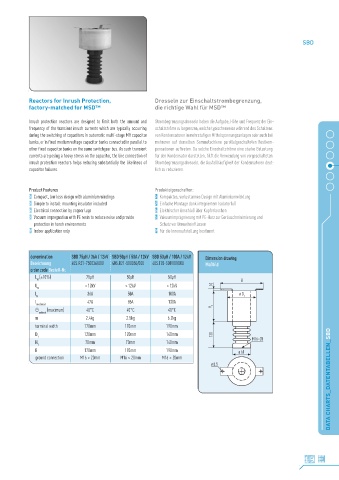

SBD

Reactors for Inrush Protection, Drosseln zur Einschaltstrombegrenzung,
factory-matched for MSD™ die richtige Wahl für MSD™

Inrush protection reactors are designed to limit both the amount and Strombegrenzungsdrosseln haben die Aufgabe, Höhe und Frequenz der Ein-
frequency of the transient inrush currents which are typically occurring schaltströme zu begrenzen, welche typischerweise während des Schaltens
during the switching of capacitors in automatic multi-stage MV capacitor von Kondensatoren in mehrstufigen Mittelspannungsanlagen oder auch bei
banks, or in fixed medium voltage capacitor banks connected in parallel to mehreren auf derselben Sammelschiene parallelgeschalteten Festkom-
other fixed capacitor banks on the same switchgear bus. As such transient pensationen auftreten. Da solche Einschaltströme eine starke Belastung
currents are posing a heavy stress on the capacitor, the line connection of für den Kondensator darstellen, hilft die Verwendung von vorgeschalteten
inrush protection reactors helps reducing substantially the likeliness of Strombegrenzungsdrosseln, die Ausfallhäufigkeit der Kondensatoren deut-
capacitor failures. lich zu reduzieren.

Product Features Produkteigenschaften:
> Compact, low loss design with aluminium windings > Kompaktes, verlustarmes Design mit Aluminiumwicklung
> Simple to install: mounting insulator included > Einfache Montage dank integriertem Isolatorfuß
> Electrical connection by copper lugs > Elektrischer Anschluß über Kupferlaschen
> Vacuum impregnation with PE resin to reduce noise and provide > Vakuumimprägnierung mit PE-Harz zur Geräuschminimierung und
protection in harsh environments Schutz vor Umwelteinflüssen
> Indoor application only > Für die Innenaufstellung bestimmt

denomination SBD 75µH / 36A / 12kV SBD 50µH / 50A / 12kV SBD 50µH / 100A / 12kV Dimension drawing
Bezeichnung 40S.R21-750036/000 40S.R21-500050/000 40S.T28-500100/000 Maßbild
order code Bestell-Nr.
L (±10%) 75µH 50µH 50µH B
N
U N < 12kV < 12kV < 12kV 10
I N 36A 50A 100A ø D 1
I 47A 65A 130A
rms (max)
Θ ambient (maximum) 40°C 40°C 40°C H 1
m 2.4kg 2.5kg 6.2kg
terminal width 170mm 170mm 190mm
D 1 120mm 120mm 140mm 130
H 70mm 70mm 140mm M16×20
1
B 170mm 170mm 190mm ø 60
ground connection M16 × 20mm M16 × 20mm M16 × 20mm
ø 8.5 DATA CHARTS_DATENTABELLEN_SBD
