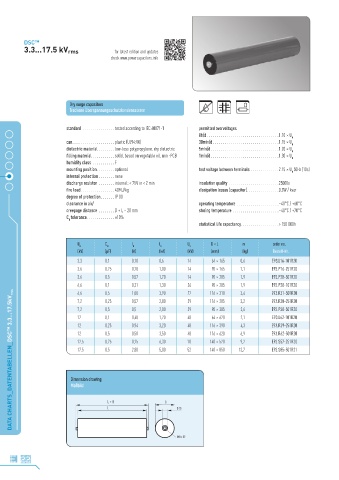

Page 22 - ELECTRONICON_Kondensatoren_MSD-Katalog

DSC TM
3.3...17.5 kV rms for latest edition and updates

check www.powercapacitors.info

Dry surge capacitors
Trockene Überspannungsschutzkondensatoren

standard . . . . . . . . . . . . . . . . tested according to IEC 60871-1 permitted overvoltages
8h/d . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.10 × U N
can . . . . . . . . . . . . . . . . . . . . . plastic (UL94:V0) 30min/d . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.15 × U N
dielectric material . . . . . . . . low-loss polypropylene, dry dielectric 5min/d . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.20 × U N
filling material . . . . . . . . . . . solid, based on vegetable oil, non -PCB 1min/d . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.30 × U N
humidity class . . . . . . . . . . . F
mounting position . . . . . . . . . optional test voltage between terminals . . . . . . . . . . . . . .2.15 × U 50Hz (10s)
N
internal protection . . . . . . . . none
discharge resistor . . . . . . . . internal: < 75V in < 2 min insulation quality . . . . . . . . . . . . . . . . . . . . . . . . .25000s
fire load . . . . . . . . . . . . . . . . . 40MJ/kg dissipation losses (capacitor) . . . . . . . . . . . . . . . .0,2W / kvar
degree of protection . . . . . . . IP 00
clearance in air/ operating temperature . . . . . . . . . . . . . . . . . . . . .–40°C / +60°C
creepage distance . . . . . . . . D + L – 20 mm storing temperature . . . . . . . . . . . . . . . . . . . . . . .–40°C / +70°C
C tolerance. . . . . . . . . . . . . . ±10%
N
statistical life expectancy . . . . . . . . . . . . . . . . . . .> 150 000h

U N C N I N I S U S D × L m order no.
(kV) (µF) (A) (kA) (kV) (mm) (kg) Bestell-Nr.
3,3 0,1 0,10 0,6 14 64 × 165 0,6 E93.L16-101R20
3,6 0,25 0,28 1,00 14 90 × 165 1,1 E93.P16-251R20
3,6 0,5 0,57 1,70 14 90 × 285 1,9 E93.P28-501R20
6,6 0,1 0,21 1,30 26 90 × 285 1,9 E93.P28-101R20
DATA CHARTS_DATENTABELLEN_DSC TM 3.3...17.5kV rms
6,6 0,5 1,00 3,90 22 116 × 310 3,4 E93.R31-501R20
7,2 0,25 0,57 2,80 29 116 × 285 3,2 E93.R28-251R20
7,2 0,5 0,5 2,00 29 90 × 385 2,6 E93.P38-501R20
12 0,1 0,40 1,20 48 64 × 620 2,1 E93.L62-101R20
12 0,25 0,94 3,20 48 116 × 390 4,3 E93.R39-251R20
12 0,5 0,50 3,50 48 116 × 620 6,9 E93.R62-501R20
17,5 0,25 0,25 6,30 70 140 × 570 9,2 E93.S57-251R20
17,5 0,5 2,80 5,00 52 140 × 850 13,7 E93.S85-501R21

Dimension drawing
Maßbild

22
